GC2145 2MP CMOS FHD מודול מצלמה MIPI Embedded עבור AIoT
Guangzhou Sincere Information Technology Ltd. היא אחת המודולות המקצועיות ביותר של gc2145 2mp cmos fhd משובץ מצלמת mipi עבור יצרני וספקים של aiot בסין. ברוכים הבאים למוצרי הנחות סיטונאיים למכירה כאן מהמפעל שלנו. הזמנות מותאמות אישית יתקבלו בברכה.

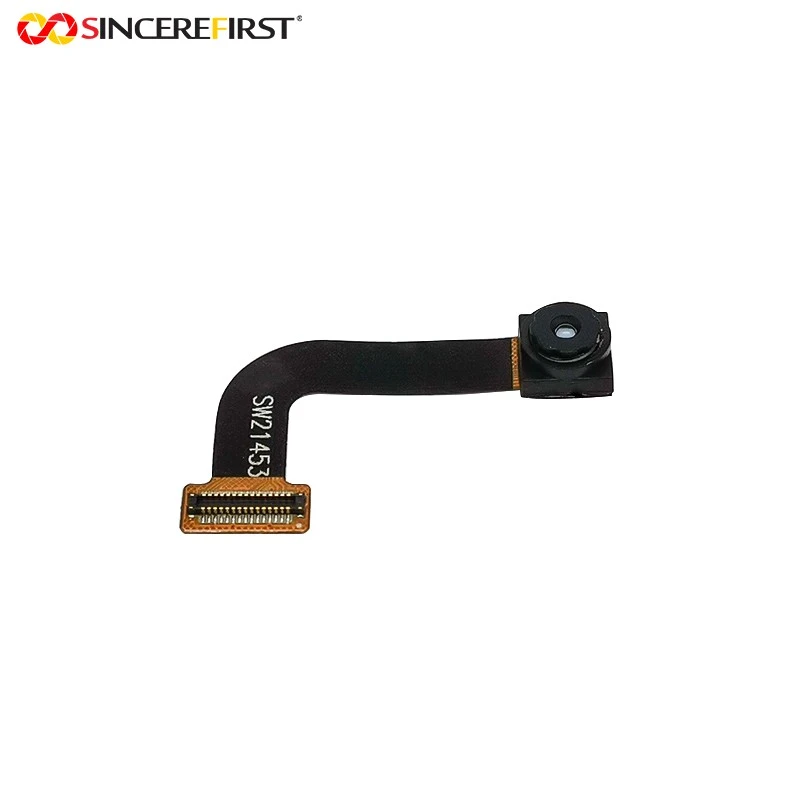

מודול מצלמת MIPI קומפקטי זה משתמש בחיישן GalaxyCore GC2145 CMOS כדי לתמוך בלכידת תמונה של 2MP ברזולוציה של 1600 × 1200. הוא מיועד למוצרים משובצים שזקוקים למבנה פשוט של מצלמת פוקוס עם שילוב של לוח קומפקטי ברמת -.
המודול מאמץ תצורת עדשת פוקוס ידנית עם שדה ראייה של 64 מעלות, צמצם F2.8 ועיוות טלוויזיה מתחת ל-2%. עם מחבר 30 פינים BTB MIPI, ניתן לשלב אותו בחומרה חכמה, מסופי זיהוי והתקני OEM שבהם יש להעריך יחד את החלל, כיוון המחברים ומבנה העדשה.
תכונות
•חיישן GC2145 2MP להדמיה קומפקטית
חיישן GC2145 מספק רזולוציה של 1600 × 1200, מתאים למוצרים משובצים הזקוקים לפרטי תמונה בסיסיים עם עלות וגודל מודול מבוקרים.
•עדשת פוקוס קבועה למרחק עבודה יציב
מבנה המיקוד הקבוע מתאים למכשירים עם מרחק אובייקט מוגדר או סביבת התקנה יציבה.
•ממשק MIPI עבור חומרה משובצת
ממשק MIPI תומך באינטגרציה ישירה עם פלטפורמות מארחות משובצות המטפלות בעיבוד תמונה בלוח הראשי.
•עדשה של 64 מעלות לכיסוי סצנה מעשי
שדה הראייה של 64 מעלות מספק כיסוי סצנה מתון עבור מסופים קומפקטיים ויישומי מצלמה- קבועים.
•צמצם F2.8 עם עיצוב עיוות נמוך
עדשת ה-F2.8 ועיוות הטלוויזיה מתחת ל-2% תומכים בלכידת תמונה יציבה לצורך זיהוי וניטור מקרי שימוש.
•מחבר BTB 30 פינים להרכבה קומפקטית
מחבר BTB בעל 30-פינים תומך בשילוב לוח-ללוח קומפקטי במבני חומרה קטנים.
יישום של מודול מצלמה MIPI
•מוצרי חומרה חכמים קומפקטיים
מתאים למוצרי חומרה חכמות הזקוקים למודול מצלמת MIPI קטן, כגון לוחות בקרה קומפקטיים, מסופי חיישנים או מודולי הדמיה משובצים.
•מסופי זיהוי מיקום קבועים{{0}
עדשת הפוקוס הקבועה ופלט תמונה של 2MP יכולים לתמוך במסופי זיהוי, במבני בקרת גישה- או בתחנות לכידת אובייקטים עם מרחק עבודה יציב.
•מבני ניטור משובצים
עדשת 64 מעלות מתאימה למבני ניטור קומפקטיים, חלונות תצפית של ציוד או מודולי בדיקה ויזואלית-קטנים בשטח.
•שילוב מצלמות OEM MIPI
שימושי עבור פרויקטי OEM הדורשים מודול מצלמה קומפקטי 30 פינים BTB MIPI עם רזולוציה מתונה ועיוות אופטי מבוקר.
פרטי המוצר
|
שם המוצר |
מודול מצלמה MIPI Fixed Focus משובץ |
|
חיישן |
חיישן CMOS GalaxyCore GC2145 |
|
פיקסל |
2MP |
|
הַחְלָטָה |
1600x1200 |
|
גודל חיישן |
1/5 אינץ' |
|
תְפוּקָהפוּרמָט |
YUV |
|
טווח מיקוד |
26 ס"מ ~ 79 ס"מ |
|
F.NO |
2.8 |
|
FOV |
תואר D64 |
|
סוג פוקוס |
פוקוס קבוע |
|
עיוות טלוויזיה |
＜2% |
|
מִמְשָׁק |
30 פינים BTB MIPI CSI |
אפשרויות התאמה אישית
הערכת עדשה ומרחק עבודה
ניתן להעריך את זווית העדשה ומרחק העבודה בהתאם לגודל אובייקט היעד וסביבת ההתקנה.
עיצוב FPC ומחברים
ניתן לסקור את צורת ה-FPC, כיוון המחבר והגדרת פיני BTB 30 פינים בהתאם למבנה הפנימי של המוצר.
הערכת פלטפורמת מארח MIPI
ניתן לבדוק את תצורת אות MIPI, דרישות מנהל ההתקן ותאימות מארח לפני בדיקה לדוגמה.
כוונון ביצועים אופטיים
ניתן להעריך צבע תמונה, בהירות, חדות ועיוות במהלך תהליך האינטגרציה.
שאלות נפוצות
ש: באיזה חיישן מודול זה משתמש?
ת: הוא משתמש בחיישן CMOS GalaxyCore GC2145 ברזולוציית 2MP.
ש: האם זה מודול פוקוס אוטומטי?
ת: לא. מודול זה משתמש בתצורת עדשת פוקוס קבועה / פוקוס ידני.
ש: באיזה ממשק משתמש מודול המצלמה הזה?
ת: הוא משתמש בממשק MIPI עם מחבר BTB 30 פינים.
ש: מהו שדה הראייה של העדשה?
ת: שדה הראייה של העדשה הוא 64 מעלות.
ש: לאיזה סוג של פרויקטים זה מתאים?
ת: זה מתאים להתקנים משובצים קומפקטיים, מסופי זיהוי, מבני ניטור ופרויקטים של שילוב מצלמות OEM MIPI.
ש: האם ניתן להתאים את ה-FPC או המחבר?
ת: כן. ניתן להעריך את פריסת ה-FPC, כיוון המחברים והגדרת הפינים בהתבסס על דרישות הפרויקט.
ש: איזה מידע עלי לספק לפני בקשת דגימה?
ת: אנא ספק את הפלטפורמה המארחת שלך, דרישת ממשק MIPI, מרחק עבודה, FOV, דרישת מחבר ושטח מכני זמין.
זקוק למודול מצלמת MIPI קומפקטי 2MP מיקוד קבוע עבור המוצר המוטבע שלך?
שלח SincereFirst את הפלטפורמה המארחת, דרישת המחבר, יעד ה-FOV, מרחק העבודה והמרחב המכני שלך. הצוות שלנו יכול לעזור להעריך את תצורת מודול המצלמה GC2145 MIPI עבור הפרויקט שלך.
