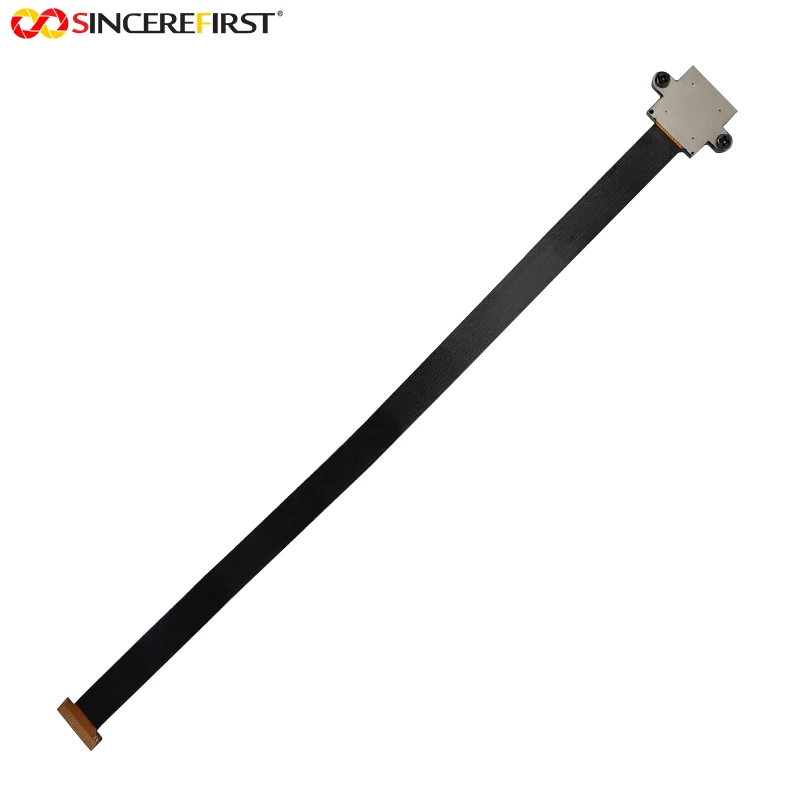

MIPI OV5640 מודול מצלמה בונה מילימטר-מערכת לכידת תנועה מדויקת

בתחום של אימון גולף ביתי וניתוח תנועה דיגיטלית, הערך המרכזי של סימולטור פוטינג טמון ביכולת שלו לעקוב בצורה מדויקת ומהימנה את התזוזה הדקה של כדור הגולף ואת היציבה המיידית של ראש המועדון, ולספק לשחקנים משוב מיידי, מונע-נתונים. המהות של מערכת Exputt RG טמונה בטכנולוגיית הלכידה החזותית המהירה- שלה, המתרגמת תנועות נדנדה פיזיות ומסלולי כדור במרחב הפיזי לנתונים דיגיטליים הניתנים לניתוח. הליבה של ההישג הטכנולוגי הזה מסתמכת על האם מערכת החישה האופטית שלה יכולה להשיג הדמיה יציבה, ללא עיוות,-ברזולוציה גבוהה של יעדים מהירים-נעים ודקים במרחק קבוע ומרחב מוגבל. מודול מצלמת MIPI-בדיוק קבוע-במיקוד גבוה, מותאם ליישומי מטרולוגיה, עונה בדיוק על הדרישות התובעניות של מעקב אחר מסלולים של סימולטורים מקצועיים בדרגה{10}. כולל אורך מוקד ארוך עם שדה ראייה צר, הדמיית עיוותים נמוכה במיוחד, מבנה קומפקטי וממשקי נתונים במהירות-גבוהה, הוא משמש כחיישן החזותי הקריטי לבניית ציוד לניתוח ספורט ביתי-בדיוק גבוה.

I. אורך מוקד ארוך עיצוב שדה ראייה צר: השגת כיסוי מדויק-למעלה של אזור הציפה

אזור התצפית של סימולטור פוטר קבוע ומרוכז יחסית (בדרך כלל כמה מטרים של מסלול ירוק ואזור החור). כדי ללכוד במדויק כדור גולף בקוטר של כ-42 מ"מ ותזוזת המילימטר-שלו ממרחק של כמה מטרים, המצלמה דורשת יכולות "טלסקופ-כמו" מקרוב-. זה מרכז את שדה הראייה המוגבל באזור התנועה הקריטי, וממקסם את כיסוי הפיקסלים של המטרה בתוך התמונה.

מודול זה משתמש במערכת אופטית-מכוילת דיוק באורך-מוקד-ארוך המספקת שדה ראייה אופקי צר (H25 מעלות). עיצוב זה מאפשר הדמיה מרוכזת ביותר באזור מסלול הליבה במרחקי התקנה טיפוסיים (למשל, מעל או מול המסלול), על פני טווח מיקוד ממטר אחד עד אינסוף. שדה הראייה הצר מבטיח שאובייקטי מטרה (כדורים, ראשי אלות) תופסים שטח פיקסלים גדול יותר בתוך התמונה, ומניבים פרטים עשירים יותר. זה מספק בסיס נתונים גולמי-דיוק גבוה עבור אלגוריתמי תוכנה עוקבים המבצעים מיקום-מרכז מרכז ברמת הפיקסלים, חישוב תזוזה וניתוח זווית-תנאי הכרחי בסיסי להשגת מסלול מילימטר-או אפילו תת--מילימטר מסלול{14}מילימטר.

II. עיוות אופטי נמוך במיוחד- ויציבות מיקוד קבועה-: הבטחת דיוק וחזרה מוחלטים של נתוני מדידה

התוקף של נתוני ניתוח תנועה מסתמך על גיאומטריית תמונה מדויקת ביותר. כל עיוות עדשה מעוות את מיקומי האובייקט בקצוות התמונה, ומציג שגיאות מדידה שיטתיות שלא ניתן לתקן בקלות על ידי תוכנה. במקביל, מרחק עבודה קבוע מחייב את מערכת ההדמיה לשמור על מיקוד אופטימלי בכל עת.

העדשה האופטית במודול זה עוברת כיול ובחירה קפדניים, ומשיגה עיוות טלוויזיה נמוך במיוחד (-<1%). This minimal distortion ensures a highly linear mapping relationship between the actual position of objects and their pixel locations across the entire imaging area. This is critical for calculating the rolling trajectory of balls, the true path of clubheads, and the angle of entry into the hole, guaranteeing the authenticity and scientific validity of analysis results. Additionally, the module employs a premium fixed-focus lens with a stable, fixed focal plane, eliminating focus drift caused by temperature fluctuations or mechanical stress. Once installed and calibrated, the system consistently delivers sharp images at the preset working distance throughout its entire lifecycle. This ensures long-term consistency and comparability of training data, which is invaluable for tracking a player's progress over time.

III. עיצוב צמצם גדול וחיישן פרימיום: מבטיח לכידה ברורה של רגעים- במהירות גבוהה

למרות שתנועת ההצבה חלקה יחסית, רגע הפגיעה של ראש המועדון ושלב האצה הראשוני של הכדור כרוכים במהירויות גבוהות במיוחד. כדי ללכוד בבירור את הרגעים הללו ללא טשטוש תנועה, המצלמה דורשת מהירות תריס גבוהה, מה שמציב אתגר לרגישות האור של החיישן.

עדשת המודול כוללת צמצם F2.0, המאפשר כניסת אור גדולה יותר בסביבות -נמוכות (למשל, פנים ביתיים). זה מאפשר למערכת להשתמש במהירויות תריס אלקטרוניות מהירות יותר (לדוגמה, 1/1000 שנייה ומעלה) כדי "להקפיא" את תנועת ראש המועדון והכדור מבלי להקריב את יחס אות התמונה-לרעש. זה מונע טשטוש תנועה, ומניב תמונות עם קצוות חדים וקווי מתאר ברורים של נושאים נעים. בשילוב עם חיישן ה-CMOS בעל הביצועים-הגבוהים, הוא מספק תמונות באיכות-גבוהה בקצבי פריימים גבוהים, ומספק הבטחת חומרה לצילום רציף-במהירות גבוהה וניתוח תנועה.

IV. עיצוב תעשייתי קומפקטי וממשק MIPI במהירות-: מקל על אינטגרציה וזרימת נתונים-נמוכה

סימולטורים ביתיים נותנים עדיפות לניידות קומפקטית ופונקציונליות-והפעל-הפעל, הכוללים שטח פנימי מוגבל ביותר. במקביל, משוב ניתוח בזמן-אמת או קרוב ל-אמת-מחייב העברה מהירה של נתוני תמונה ליחידות עיבוד.

מודול זה כולל חבילה משולבת וקומפקטית עם מבנה מחוספס וטביעת רגל קטנה, המאפשרת שילוב קל במרחב המצומצם של מארחי סימולטור או עמודי מצלמה ייעודיים. הוא משתמש בממשק טורי של-MIPI CSI-2 במהירות גבוהה, שתוכנן במיוחד עבור מערכות ראייה משובצות. ממשק זה מספק רוחב פס גבוה, צריכת חשמל נמוכה ועמידות חזקה להפרעות, ומאפשר שידור יציב ויעילה של זרמי נתוני תמונה בהבחנה גבוהה- למעבד המובנה-של הסימולטור (כגון ARM SoC או FPGA). זה ממזער את זמן השידור להעברת נתונים, ומספק תקציב זמן רב לניתוח וחישוב תוכנה-בזמן אמת. זה מבטיח חווית השהייה חלקה ובלתי מורגשת מביצוע התנופה ועד למשוב על המסך.

לסיכום:

מודול מצלמת טלפוטו-בדיוק קבוע-במיקוד גבוה זה מספק ליבת תפיסה חזותית-ברמת דיוק גבוהה עבור סימולטורים מקצועיים של גולף כמו Exputt RG. המאפיינים העיקריים שלו כוללים: האינטגרציה העמוקה שלו מעלה את הדיוק של מכשירי ניתוח ספורט ביתי לסטנדרטים קרובים ל-מעבדה מקצועית, מה שמאפשר לחובבים חובבים לקבל הדרכה מדעית המבוססת על נתונים מדויקים. זה באמת מביא את "מעבדת הניתוח הירוקה הביתה", מקדם את הדיגיטליזציה, הדיוק והנגישות של אימוני גולף.
