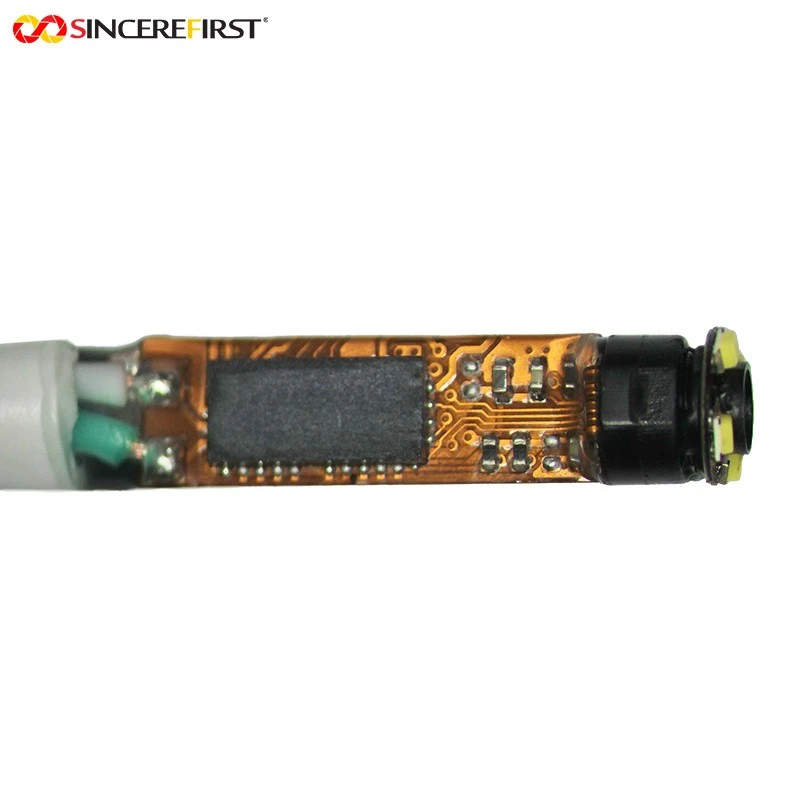

קוטר 3.6 מ"מ 1MP 720p OV9734 CMOS בדיקה תעשייתית מודול מצלמת אנדוסקופ

זהו קוטר 3.6 מ"מ בקוטר 1MP 720p OV9734 CMOS לבדיקה תעשייתית מודול מצלמת אנדוסקופ. הוא מצויד בחיישן תמונת הצבע CMOS OV9734 CMOS, המספק 1280 × 720 גבוה - תמונות רזולוציה בהגדרה עם פיקסלים יעילים של 1MP. יחד עם קצב מסגרת מקסימלי של 30fps, הוא מבטיח תמונות חלקות וטשטשות- תמונות חופשיות במהלך תצפית דינאמית, ומספקת תמיכה חזותית ברורה ויציבה לבדיקות זמן אמיתיות-. גודל החיישן 1/9 - אינץ 'קומפקטי, בשילוב מידות פיקסלים 1.4 מיקרומטר × 1.4 מיקרומטר, משיג תכנון מודול מיניאטורי תוך שיפור יעיל של אור {}}} יכולת לכידת יכולת וביטוי פרטי תמונה, מה שמאפשר לו להציג מידע על תמונה עשירה אפילו בסביבות ליטות מיומנות. מבחינת הביצועים האופטיים, המודול מצטיין בשילוב מצוין: ההתאמה המדויקת של צמצם F4.0 ואורך מוקד 1.25 מ"מ, יחד עם שדה ראיה של 90 מעלות DFOV וטווח מיקוד של 10- 100 מ"מ, מהווה הגדרת תצפית מעשית ביותר. שדה הראייה ברוחב 90 מעלות מאפשר למפעילים לכסות במהירות סצינות גדולות - בקנה מידה בחללים פנימיים צרים ללא תנועת עדשות תכופה, ומאפשרים את אחיזת הפריסה הכוללת. טווח ההתמקדות הגמיש של 10-100 מ"מ מסתגל בצורה מושלמת לתצפית שונה צרכים לכידה על מבנים עדינים ותכונות מפורטות בטווח קרוב, ומציגה במדויק את הסצנה הכוללת ואת מערכות היחסים המרחביות בטווח בינוני. בשילוב בקרת עיוות של <-20%, היא מבטיחה עוד יותר אותנטיות ודיוק תמונה. בנוסף, המודול מאמצת תכנון מיקוד ידני, ומספק למפעילים גמישות שליטה מדויקת. קוטר העדשה הדקה בגודל 3.6 מ"מ, בשילוב עם מבנה מודול חשוף משולב, יכול להתאים בקלות לערוצי אנדוסקופ שונים ולהסתגל לסביבות פיקוח מורכבות. העדשה משלבת 4 חרוזי LED כדי לספק תאורה מספקת ואחידה בסביבות עמומות, ומבטיחה בהירות תמונה נאותה. מיוצר באמצעות תהליך מתקדם של טכנולוגיית SMT ותהליך AA (יישור פעיל), הוא לא רק משפר באופן משמעותי את עקביות המוצר ואת היציבות, אלא גם מבטיח במדויק את דיוק היישור בין העדשה לחיישן, ומספק ביטחון אמין לתפוקת תמונה באיכות גבוהה ממקור הייצור. זהו רכיב ליבה אידיאלי לציוד אנדוסקופ באבחון רפואי, בדיקה תעשייתית ושדות אחרים.

• תחום אבחון רפואי:זה יכול לשמש כמרכיב ליבה בציוד אנדוסקופ לבחינת איברים פנימיים כמו מערכת העיכול האנושית ודרכי הנשימה. עם תמונות הגדרות גבוהות -, מיקוד גמיש, ותאורת איכות גבוהה {}}}, זה מסייע לרופאים להתבונן בבירור בפרטי הנגע וסביבות פנימיות, המסייעות באבחון מחלות.

• תחום בדיקה תעשייתי:מתאים לבדיקת מרחבים צרים כמו צינורות תעשייתיים וציוד מכני פנימי. שדה הראייה של 90 מעלות מאפשר שליטה מהירה של הפריסה הפנימית הכוללת של הציוד, וטווח המיקוד של 10-100 מ"מ יכול לאתר נזק קל לרכיבים ובקשרים מבניים פנימיים של ציוד, להבטיח פעולה בטוחה וגילוי תקלות של ציוד תעשייתי.

• תרחישי בדיקת מכשירים מדויקים:לבדיקת המבנה הפנימי של מכשירי דיוק, קוטר העדשה הקטנה יכול לחדור אל פנים המכשירים. גבוה - תמונות הגדרה ומיקוד מדויק יכולים להציג בבירור את הסטטוס של חלקים פנימיים של המכשירים, להקל על תחזוקה ותיקון.
